1. excellente représentation
FM a approuvé, force à haute résistance, élongation élevée, peut s'adapter à la déformation basse, de l'excellente représentation de la température de ciel et terre, peut convenir pour l'usage dans différent ambiant.
2. Résistance vieillissante forte
Longue durée de vie, bonne représentation anti-vieillissement.
3. Excellente soudabilité
Avec l'excellente soudabilité, et la qualité de soudure peut être garanti.
4. Plasticité élevée
La bonne résistance de piqûre, résistance forte de pénétration de racine, peut être appliquée à planter le toit. Pour sa bonne plasticité, il est commode de faire le traitement de détails autour du bord et des secteurs faisants le coin.
5. Sûr et qui respecte environnementales
La construction est simple, rapide et favorable à l'environnement sans pollution.
Portée de ※ d'application
Il s'applique pour exposer et les toits non-exposés des structures métalliques et des structures en béton.
Il s'applique pour imperméabiliser l'ingénierie du sous-sol et le souterrain, les tunnels, les barrages, coupant la queue des barrages, etc.

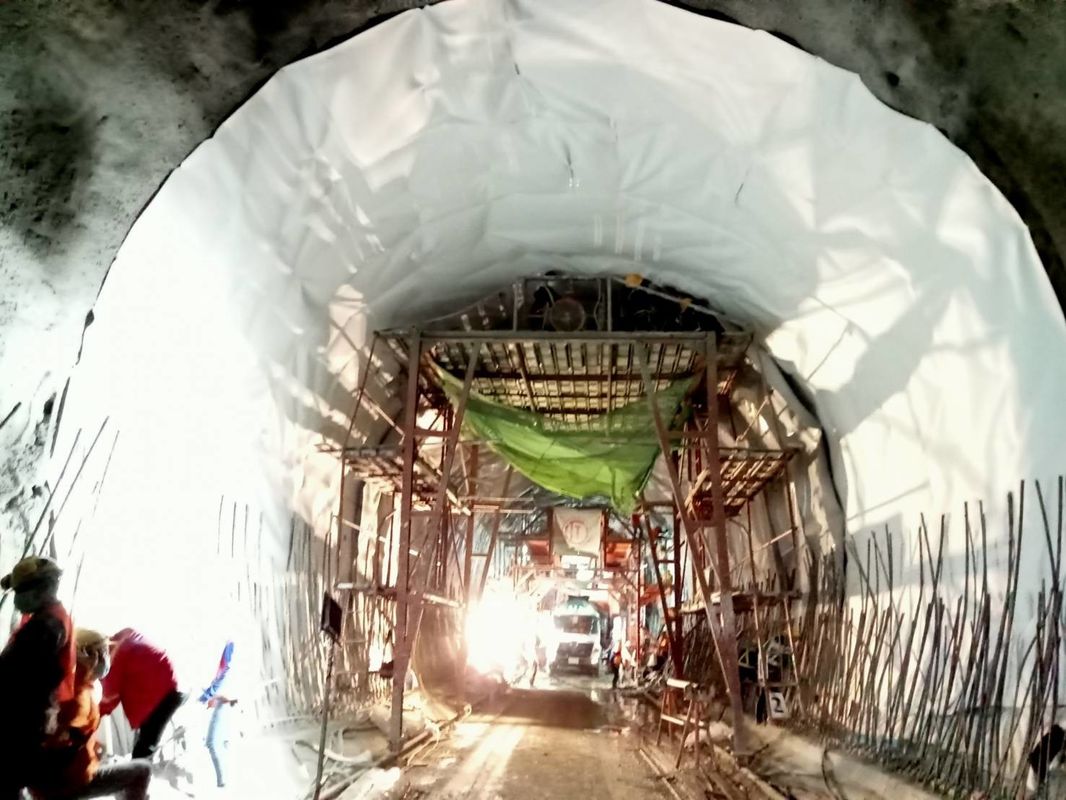

Structure de imperméabilisation de ※ pour le tunnel avec la membrane de tunnel de PVC de Bondsure™
Déclaration de méthode de ※
※ 1. général
Le système de imperméabilisation de tunnel de technologie de Joaboa se compose d'une feuille flexible homogène de PVC-H appliquée par des disques sur la couche de régularisation de polypropylène et protégée (si nécessaire) par couche de protection de PVC-H. Le système de imperméabilisation sera divisé par le waterstop placé le long du joint de construction et soudé, la division du tunnel dans la section étanche capable confiner l'apport de l'eau venant des dommages possibles s'est produite pendant les phases de construction.
Il a été employé dans quelques projets d'outre-mer de tunnel de gouvernement, comme, en Thaïlande, au Pérou, etc.
Projet imperméable de tunnel de PVC de Kabao-Thanon Chira Junction 2.00mm de carte de la Thaïlande
Projet de tunnel de chemin de fer de Machu Picchu (au Pérou)
Le document suivant décrit la procédure d'installation pour le système de imperméabilisation de tunnel de technologie de Joaboa.
procédure d'installation du ※ 2.
Le système de imperméabilisation de tunnel de technologie de Joaboa sera conformément aux étapes suivantes :
Acceptation du substrat ;
Installation de la couche et des disques de régularisation ;
Installation de la membrane de imperméabilisation de PVC ;
Installation du Waterbar (division) ;
Installation des tuyaux Re-injectables (réseau de réserve et point d'injection de couronne)
Installation de la couche de protection (si nécessaire) ;
1) Acceptation du substrat
Avant les travaux de début d'installation de membrane, une inspection finale des surfaces de tunnel à rayer sera accomplie. La « acceptation une liste de contrôle de membrane de substrat de surface » sera accomplie pour enregistrer et identifier que le domaine de l'installation de membrane est conforme avec les conditions suivantes de substrat :
Des surfaces de béton projeté seront préparées appliquant une couche douce de béton projeté supplémentaire afin d'enlever les crêtes et les cuvettes locales.
Les surfaces sur lesquelles des systèmes de imperméabilisation seront installés seront propres, librement de l'agrégat lâche, les saillies pointues, projetant attachant le fil, les lubrifiants et d'autres articles qui sont susceptibles d'endommager ou affecter le système de imperméabilisation.
Les surfaces de béton projeté sont préparées afin de réaliser la douceur et la régularité exigées pour préserver l'intégrité de membrane. Le substrat sera conformément aux relations suivantes :
2) Installation de la couche et des disques de régularisation
La couche de régularisation de géotextile sera appliquée à la surface de béton projeté utilisant les fixations en acier (clous + joint). La couche de régularisation sera étendue avec le mou suffisant pour éviter la surcharge pendant le versement du béton. La couche de géotextile sera jointe avec la prochaine utilisant un soudage par points, et le chevauchement sera de 100 millimètres. Nous avons recommandé de ne pas dépasser la largeur du chevauchement de 100 millimètres afin d'éviter le « effet de poche » en secteur de chevauchement.
Le diamètre du joint sera vérifié avant les phases d'installation afin de vérifier que le diamètre du clou est compatible avec le diamètre interne (26 millimètres) du disque. La moyenne du nombre de réparation de point sera 4 disques par mètre carré. Le nombre et la distribution du point de réparation seront évalués par le meneur d'équipe d'application et elle dépend du profil de substrat, chevauchements, waterstops et position d'ancrage.
3) Installation de la membrane imperméable de tunnel de PVC de Bondsure
La membrane de imperméabilisation sera installée autour des périmètres du
excavation pour couvrir le géotextile suivant la procédure ci-dessous :
La membrane de imperméabilisation sera attachée au disque par un soudage par points. Vérifiez toujours la position de la feuille de PVC selon précédemment installée afin de fournir la largeur de chevauchement correcte (machines de soudure automatique fonctionnant la gamme). La membrane de imperméabilisation sera étendue avec la couche de signal vers l'intérieur et avec le mou suffisant pour empêcher surcharger pendant le versement concret.
Joignez la feuille de imperméabilisation utilisant la machine de soudure de rampement de tunnel avec l'ensemble de paramètres correctement.
Assurez-vous le chevauchement de 10cm.
4) Installation du Waterbar (division)
Waterstop sera appliqué le long du joint de construction suivant la procédure ci-dessous :
Afin d'effectuer la soudure correctement le watorstop de retour et la surface de membrane seront propres et exempts de poussière.
Si sale le secteur de soudure sera propre.
Appliquez le waterstop sur la membrane de imperméabilisation de PVC le plaçant dans la section prévue utilisant un soudage par points. Le nombre de soudage par points sera assez pour retarder le waterstop pour éviter à surcharger de la membrane de PVC ;
Réalisez la soudure étanche de chaque côté du waterstop pour une largeur totale de 40-50 millimètres ;
La jonction sera réalisée utilisant le gabarit de soudure de waterstop.
5) Installation des tuyaux Re-injectables
des tuyaux Re-injectables (pour le réseau de réserve et le point d'injection de couronne) seront installés accordant la fiche technique technique et l'instruction du fabricant, suivant la procédure ci-dessous :
- Vérifiez la position des tuyaux re-injectables selon les dessins techniques ;
- Vérifiez la longueur maximale des tuyaux re-injectables selon l'instruction technique de fiche technique ;
- Appliquez les tuyaux re-injectables utilisant le point de réparation appliqué à une distance maximum de 15 cm. Le point de réparation sera lien de PVC-H ou tout autre type de réparation approuvé par le fabricant.
- des tuyaux Re-injectables seront complètement enfoncés dans la doublure finale et reliés à la surface de la doublure concrète utilisant les tuyaux (blancs et rouges) colorés d'arrêt rassemblés dans la boîte d'extrémité. Des tuyaux d'arrêt et les tuyaux re-injectables seront reliés utilisant le connecteur en plastique relatif, couvrant la jonction utilisant la douille chaude de rétrécissement.
- Le chevauchement entre deux tuyaux re-injectables suivants sera 20 cm au moins ;
- Des tuyaux de chaque arrêt seront scellés utilisant la prise pour éviter obstruer des tuyaux pendant les phases suivantes de construction ;
- Des tuyaux de chaque arrêt seront marqués et sa position a enregistré afin d'adresser les tuyaux re-injectables et sa position même après versent de la doublure finale.
6) Installation de la couche de protection
La couche de protection sera installée comme couche supplémentaire de protection.
Le matériel sera complètement soudé sur le bord de waterstop et le soudage par points à la membrane de imperméabilisation en cas de besoin pour garder le matériel en position.
En présence des ancres étanches, pour éviter l'effort sur la membrane de imperméabilisation de PVC, le soudage par points sera placé sur la membrane de imperméabilisation soudée sur ancrer le plat.
Le nombre de soudages par points sera asse'à laisser retarder la couche de protection.
Des feuilles adjacentes d'une couche de protection seront jointes par une pleine soudure continue et le chevauchement sera assez pour permettre correctement la procédure de soudure.
Stockage et transport de ※
1. Différents types ou caractéristiques de produits devraient être séparés, non mélangé.
2. Maintenez-le sec et aéré, protégé contre le soleil ou la pluie.
3. Empilez les membranes flatwise quel taille de réserve ne devrait pas dépasser cinq couches.
4. Empêchez l'inclinaison ou la pression latérale pendant le transport, et la couverture avec le feutre s'il y a lieu.
5. Le temps d'entreposage est au moins à un an de date de fabrication si le produit est dans la condition normale de stockage.
Stature de marque de ※
La technologie de Joaboa est le rédacteur principal de la norme nationale de la Chine pour la membrane de imperméabilisation de PVC, GB12952-2011, qui a apprécié la grande réputation sur le marché intérieur chinois pendant plus de 20 années, dont la membrane de PVC a été très utilisée au Chili, au Pérou, en Thaïlande, etc.
Excepté la feuille de imperméabilisation de PVC, la technologie de Joaboa peut également produire le composé de PVC Geomembrane avec le géotextile de 500g/㎡ pp, de la qualité superbe qui peut être employée pour les projets qui ont les conditions les plus élevées pour l'imperméabilisation, similaire, le barrage, coupant la queue des barrages, etc. La qualité a été déjà examinée et prouvée par le laboratoire de la BV.
※ Cerfificate international
La membrane de imperméabilisation de PVC de Bondsure® de technologie de Joaboa a déjà passé les approbations de FM d'essai couvrantes les plus strictes et les plus élevées il y a le long temps.
Être en tant que pionnier du système imperméable de haute qualité en Chine, technologie de Joaboa produit la membrane de imperméabilisation de PVC de la meilleure qualité qui peut concurrencer des marques internationales sur le marché global.
C'est pourquoi le PVC de la technologie de Joaboa peut être employé en Thaïlande et Peru Government Projects.
Téléchargement de document de ※
Proposition de imperméabilisation de PVC de Bondsure de technologie de Joaboa pour des tunnels
